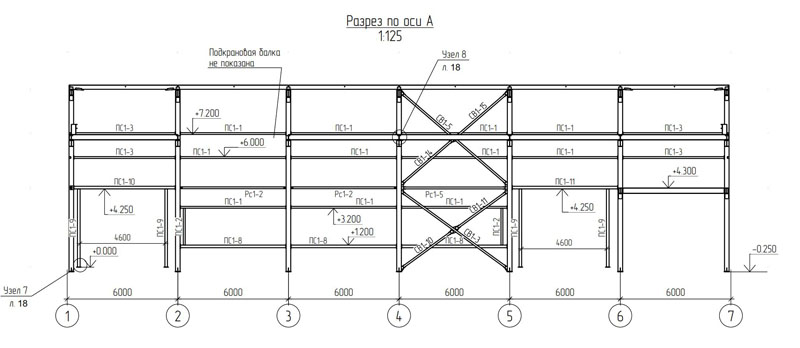

Кран опорный – 2.5т, в 12м части. Оси 1-7/Б-А. Высота для крана от рельса до низа балки 830мм.

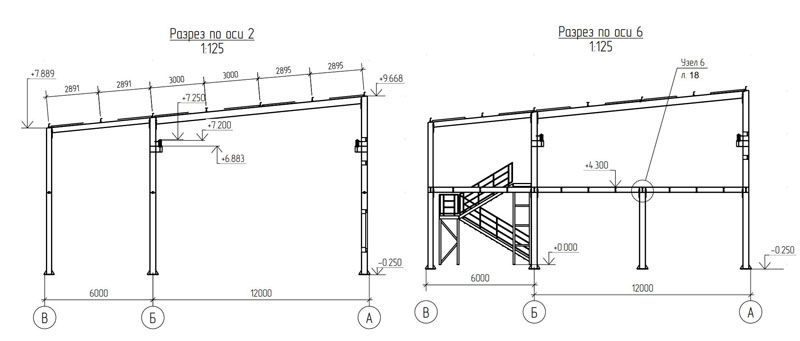

Есть площадка 6х18м под склад (500кг/м2) и ж/б перекрытие (от Ж/Б перекрытия 500кг/м2) с мет. лестницей.

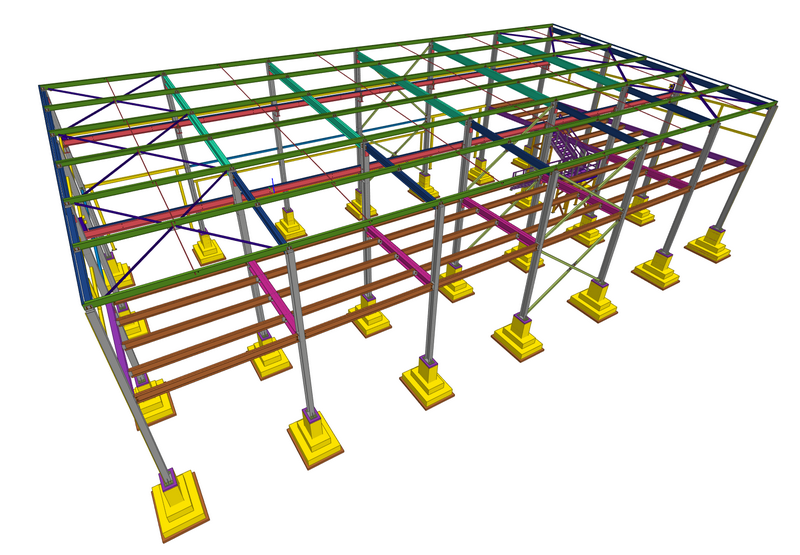

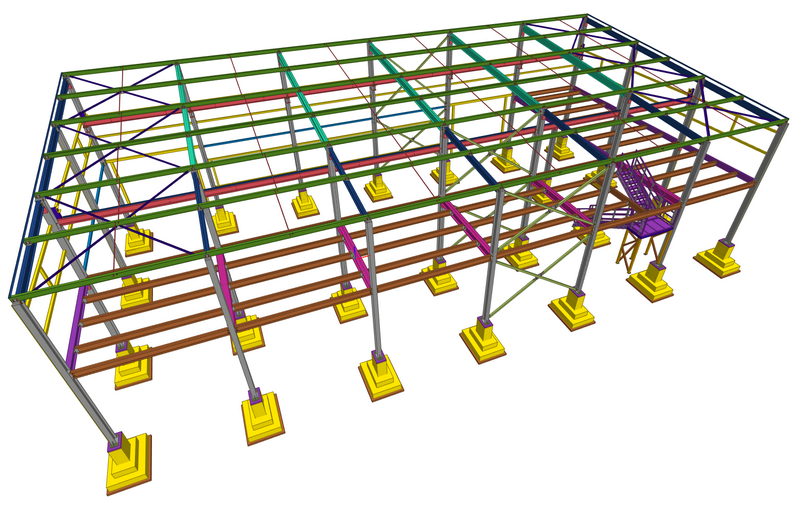

Планировалась еще площадка в осях В-Б/1-6, но потом балки под неё убрали, оставив сечение колонн без изменений.

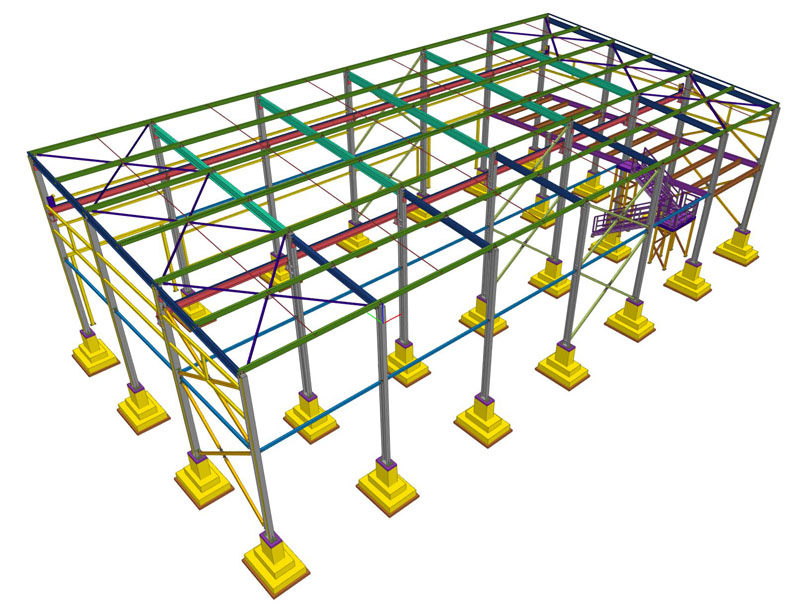

Рассчитан под изготовление на заводе. Все узлы на болтах.

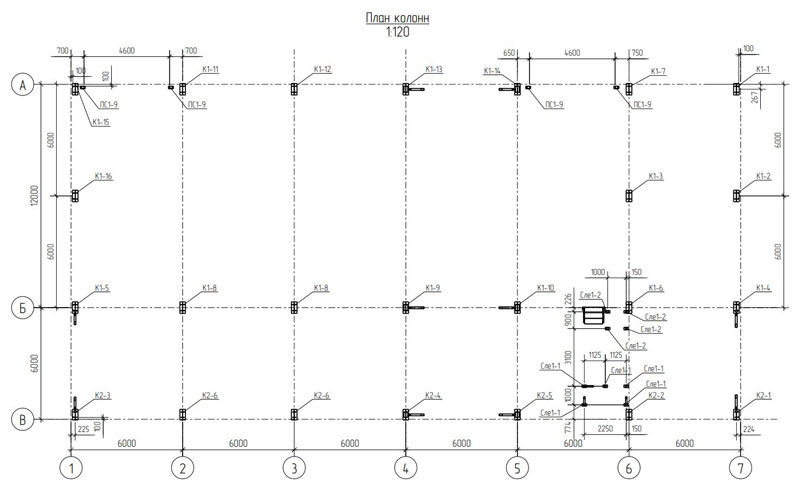

КЖ только на столбчатый фундамент.
Для снеговых районов – I,II,III
Для ветровых районов – I,II,III
Металлоемкость каркаса – 46100 кг, 61 кг/м2
На фундамент арматуры -2200кг, 51м3 бетона
Рассчитан под обшивку сэндвич-панелями, кровля 150, стены 100мм
|
