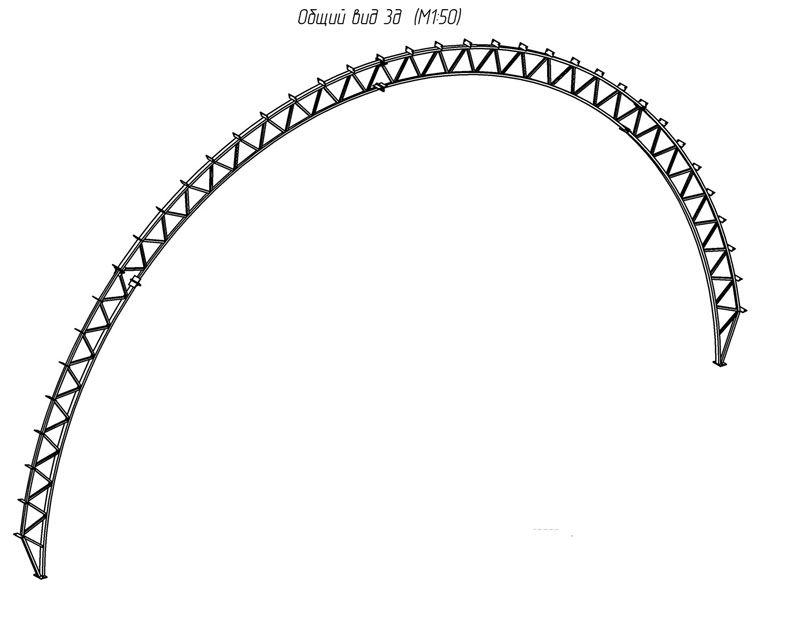

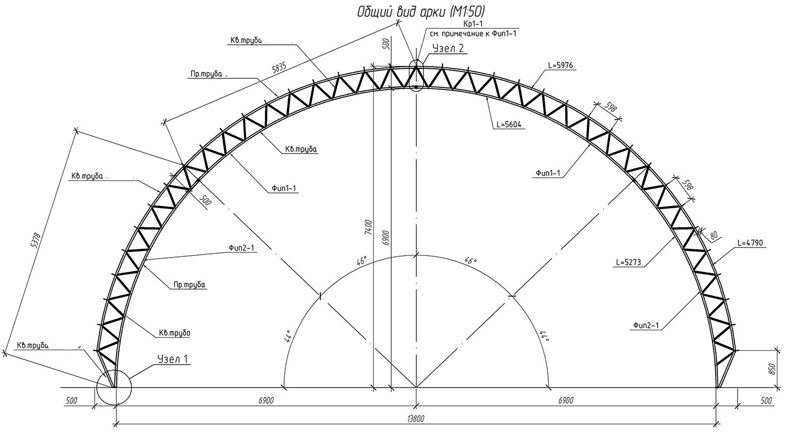

Арка 15м (Готовый проект КМ, КМД - 3 000 рублей)


Арка под деревянные прогоны
Все соединения на болтах
Требуется мощный трубогиб с электроприводом.
Запроектирован под заводское изготовление.

Масса арки – 325кг, 7.6кг/м2
III снеговой – шаг арок 3 метра
Внутри ширина 13.8м.

Кроме чертежа КМ и КМД на арку больше ничего нет.
Проект выполнен по фотографиям и замерам реально арочного склада в Питере.
Выполнялся проверочный расчет. Часть элементов была увеличена.

Корректировка проекта не возможна, только новый проект.

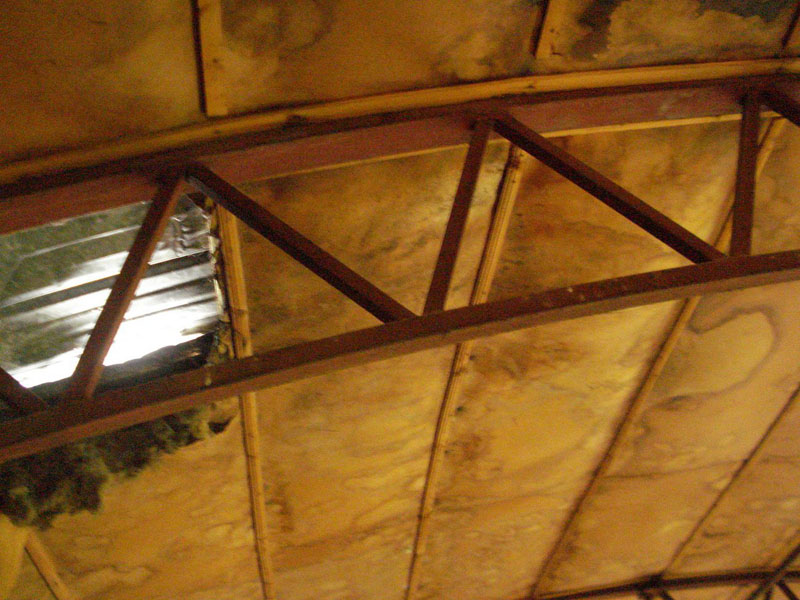

фото аналогичного ангара
